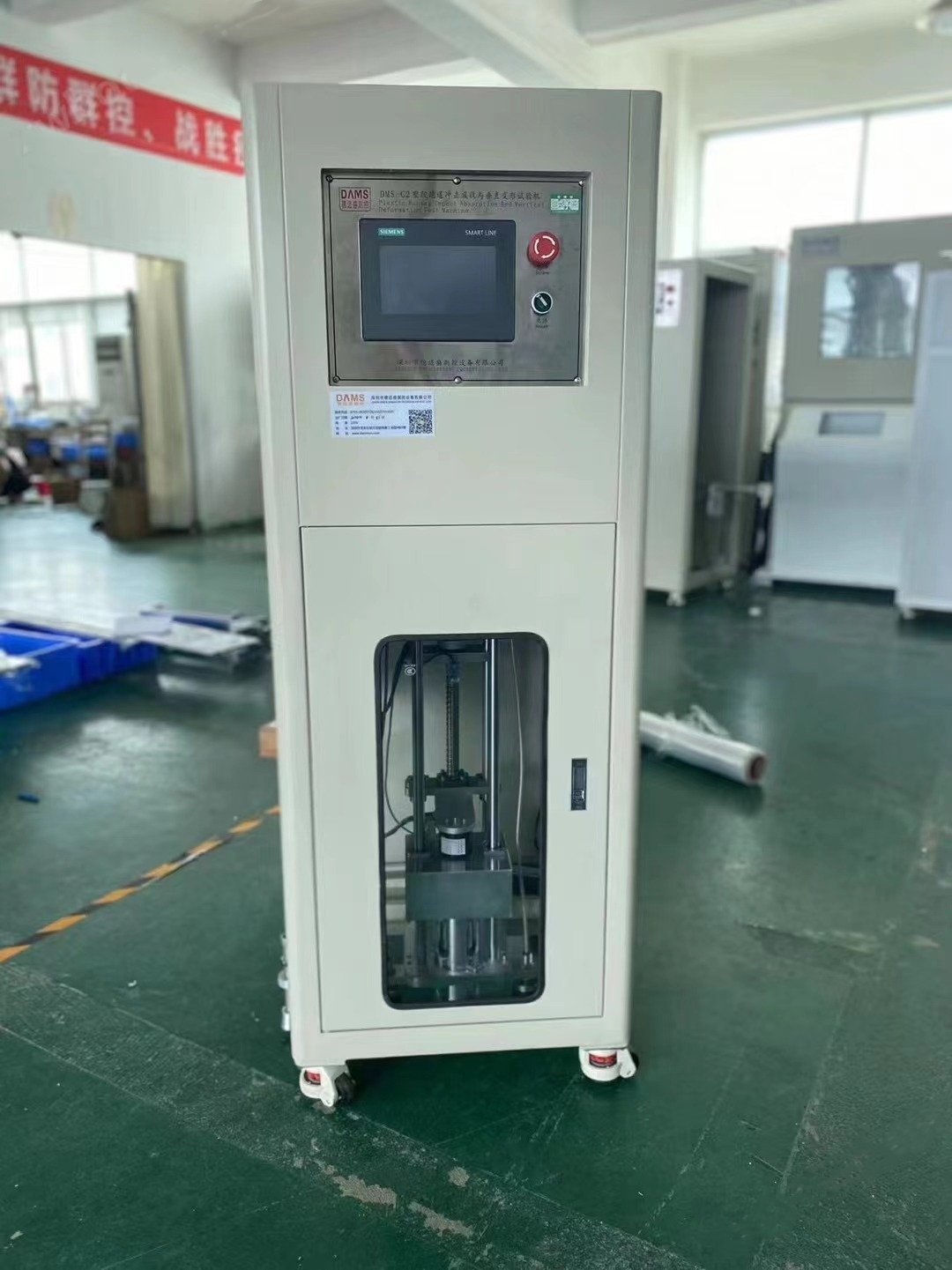

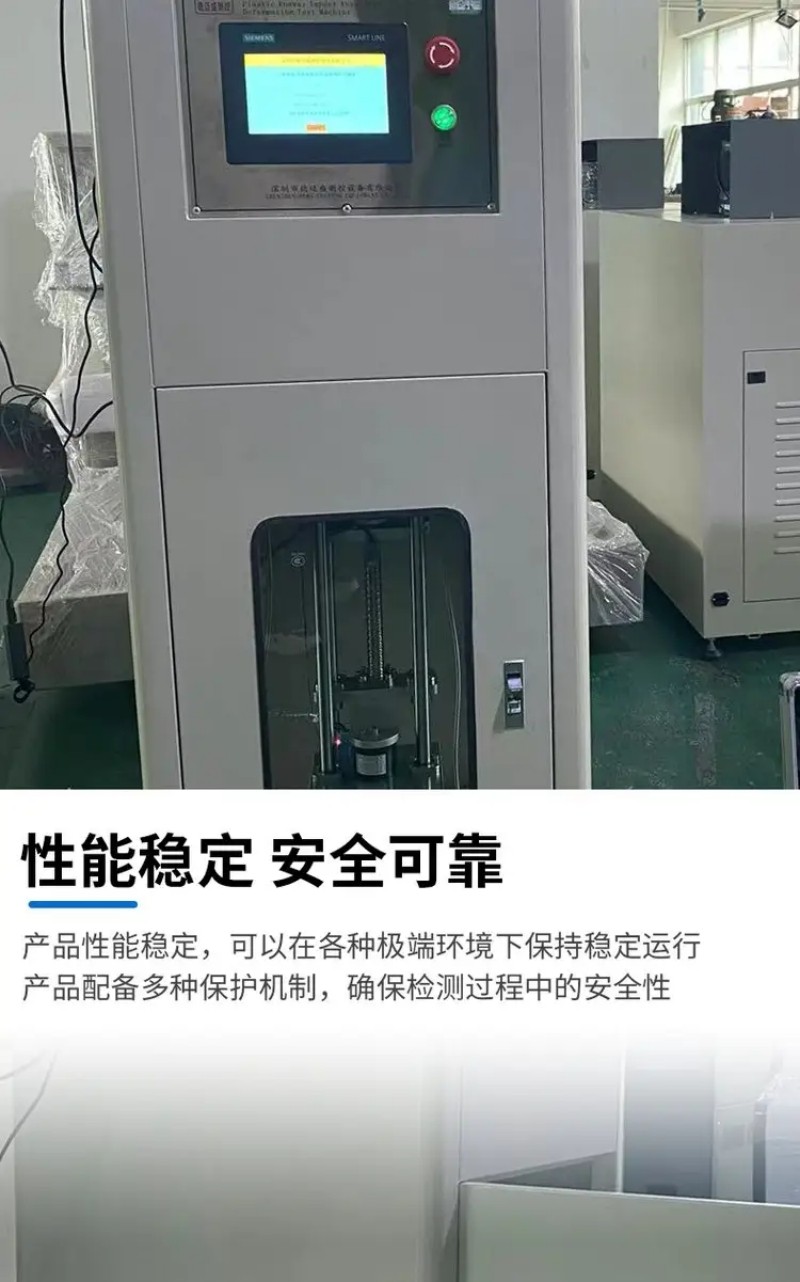

塑膠跑道沖擊吸收試驗機
一、設備概述：
塑膠跑道沖擊吸收試驗機主要用于塑膠運動場地的沖擊吸收性能的測試，機器重錘模擬人體作用效果沖擊合成面層，通過計算機系統測算出試驗結果。
二、技術原理：
基本理論是根據能量守恒定律，將一規定質量的重錘從規定的高度落下，下落中將勢能轉變?yōu)閯幽?被轉化的能量沖擊到被測試樣，通過一沖擊傳感器將力值采樣傳輸?shù)接?jì)算機采集系統，再由計算機對其進行采樣、處理、計算、分析等一系列過程，顯示出作用于塑膠合成材料的沖擊吸收和垂直變形的結果，從而測量塑膠材質的耐沖擊及變形參數。
三、執行標準：
按照BS EN14808-2005《運動場地面層沖擊吸收測定方法》、GB36246-2018《中小學合成材料面層運動場地（征求意見稿）》——附錄B附錄C、GBT 14833-2011《合成材料跑道面層》、GB/T 22517.6-2011《體育場地使用要求及檢驗方法 第6部分：田徑場地》、GB/T 19851.11-2005《中小學體育器材和場地 第11部分 合成材料面層運動場地》、GB/T 19995.2-2005《 天然材料體育場地使用要求及檢驗方法 第2部分：綜合體育場館木地板場地》要求制作。
四、技術特點：
1、重錘質量：20kg±0.1kg；
2、沖擊鋼針：直徑20mm，高錳鋼淬火處理；
3、沖擊鋼砧：直徑100mm兩個，高錳鋼淬火處理；
4、沖擊導向管：鋼制，表面鍍硬鉻；
5、沖擊高度：55±0.25mm；
6、測力臺：直徑70mm一個，球形底盤半徑500mm,高錳鋼淬火處理；
7、沖擊彈簧：直徑約95mm，彈性度為1750N/m-2250N/m;
8、力值測量：6600N±2%；
9、變形測量：±10±0.05mm；
10、力值采集頻率：大于1kHz；
11、變形采集頻率：大于1kHz；
12、落錘頻率：60s/4次，標準要求內可調節；
13、零點精度：±0.025mm；
14、提錘高度精度：±0.02mm；
15、提錘綜合精度；±0.05mm；
16、提錘驅動：伺服電機連接滾珠絲杠；
17、沖擊模式：電磁鐵吸合釋放；
18、位移精度：0.01mm;
19、控制方式：觸摸屏人機界面，工控電腦曲線顯示屏雙控制模式；
20、采集定位：完成測試自動回歸原點；
21、力值采集：50～15kN±50N；
22、變形采集：測量范圍±10mm，測量精度0.02mm，采集頻率高于2kHz；
23、安全防護：沖擊錘測試安全銷、限位裝置及測試異常蜂鳴報警；
24、測試系統：獨立中文軟件，帶有時間、力值對比曲線，可設置時間、位移、次數登多個測試，并能采集并編輯打印報表；
25、整機架構：測試箱體與控制臺分開，測試箱體鋼制架構，外表烤漆，零件電鍍處理，配置重載腳輪，方便移動，操作時可固定調平；
26、設備尺寸：3000*1200*1500mm(L*D*H含筆記本電腦)；
27、整機重量：約100Kg；
28、電源：220V50Hz。
