電梯層門閉鎖裝置試驗機

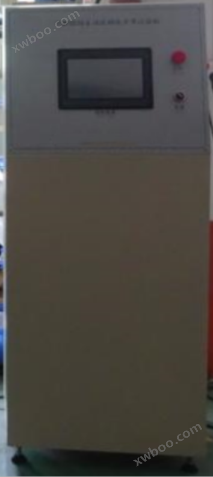

圖片僅供參考
一、產品概述：適用于一個測試門機及層門閉鎖裝置各種參數的檢測裝置。該設備可測試以下功能：開門端保持力、關門端保持力、開關門時間、層門自閉力、手動開門力、安全觸板性能、載門反轉裝置性能、溫度上升試驗、壽命試驗。
二、符合標準：按照TSG T7001-2004《電梯測試規范和控制設備規范》、GB7588-2003《電梯制造與安裝安全規范》（國家標準第1號修改單征求意見稿）、GB/T2611-2007《試驗機通用技術要求》和GB16754-1997《機械安全急停設計原則》設計制作。
三、技術參數：
1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，
2、測試工位：?jiǎn)喂の唬?/span>
3、適用類型：中分門機、中分雙折門機、中分三折門機、旁開門機、旁開雙折門機、旁開三折門機；
4、測試規格：
被檢測門機開門寬度：700mm～3000mm；
被檢測門機開門高度：2000mm～2800mm；
被檢測門機額定輸入電壓：0~220V；
被檢測門機額定功率：≤500W；
5、測試驅動：三組伺服電機；
6、測試工位：1工位；
7、升降行程：900mm，采用雙滑軌導向；
8、升降驅動：交流減速電機；
9、水平移動：1000mm；
10、平移驅動：閉環電機，滑臺模組；
11、拉力范圍：0～50kg；
12、力值反饋：S型力值傳感器；
13、力值精度：±1N；
14、模擬風力：≤50N；
15、伺服功率：400W配行星減速機；
16、測試速率：觸摸屏標準范圍內可設定；
17、風壓功率：50W；
18、交流電機：功率370W，配RV50減速機；
19、測試時間：觸摸屏標準范圍內可設定；
20、測試次數：觸摸屏標準范圍內可設定；
21、測試保護：裝有多處光線感應，異常報警停機；
22、設備尺寸：3780mm×3000mm×3350mm（WDH）
23、設備電源：AC380V60Hz。
四、配置清單：
序號 |
產品（硬件/軟件）名稱 |
材質或工藝 |
數量 |
1 |
測試試驗臺 |
鋼制噴涂烤漆 |
1套 |
2 |
控制箱 |
鋼制噴涂烤漆 |
1套 |
3 |
控制PLC |
1套 |
|
4 |
觸摸屏 |
10吋 |
1套 |
5 |
伺服馬達 |
400W電機 |
3套 |
6 |
升降馬達 |
370W |
1件 |
7 |
平移馬達 |
閉環步進 |
1套 |
8 |
升降系統 |
雙直線滑軌 |
2套 |
9 |
平移系統 |
滑動模組 |
2套 |
10 |
力值傳感器 |
輪輻式 |
2套 |
11 |
風壓系統 |
1套 |
|
12 |
保護系統 |
光線感應傳感器 |
4套 |
13 |
電器元件 |
1套 |
