電梯玻璃門及轎壁沖擊試驗機
產品型號
更新時間
2024-10-17廠商性質
瀏覽次數
178產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
電梯玻璃門及轎壁沖擊試驗機
?

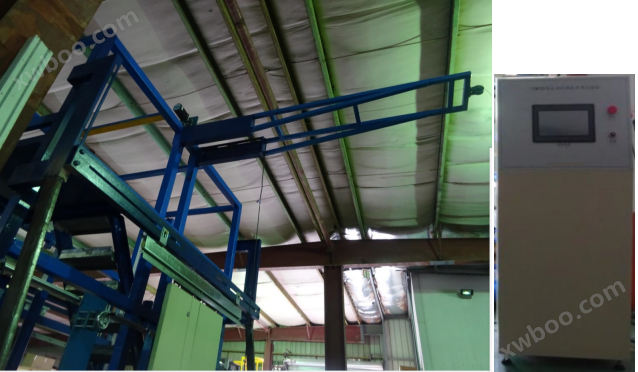

圖片僅供參考
一、產品概述：用于電梯玻璃門及轎壁牢靠度的檢測。
二、符合標準：按照GB7588-2003《電梯制造與安裝安全規范》附錄J的要求設計制作。
三、技術參數：
1、控制方式：PLC控制，10吋真彩觸摸屏人機界面操作，
2、測試工位：單工位；
3、框架結構：采用方通焊接打磨噴涂，有測試支架、人工安裝扶梯、頂部平臺等多處獨立設計專用轎廂箱及電梯門安裝結構；
4、測試驅動：沖擊高度由伺服電機驅動，交流電機驅動升降，電磁吸合釋放，氣動定位及防二次沖擊等；
5、運轉速度：0~2.0m/min（精度：±0.01m/min）。
6、沖擊高度：硬擺錘0-500mm，軟擺錘0-700mm。
7、試樣距離：0-150mm（手動可調）；
8、擺錘調節：500-2500mm（電動可調）；
9、擺臂連接：保證擺錘沖擊垂直度，采用加強臂；
10、沖擊裝置：電磁加氣動，吸合釋放擺錘拉扣；
11、沖擊擺錘：硬擺錘及軟擺錘各一個（填充Φ3.5mm±0.25鉛丸）；
12、樣品尺寸：高度300mm—2500mm，寬度1000mm-2500mm；
13、安裝治具：底部裝有專用滑軌連接器，可安裝多種產品，頂部安裝有轎廂專用安裝門頭，左右上下均可靈活調節；
14、防二次沖擊：當擺錘沖擊樣品后彈起的同時鋼繩上升拉住擺錘，采用電磁制動，氣動拉扣制動；
15、安全防護：外圍防護罩，遇突變自動停機報警；
16、外形尺寸（LXWXH）：2700mmX3200mmX31200mm；
17、安裝尺寸：3.5mx2.5m（普通水泥或貼地磚地面）；
18、設備電源：AC220V50Hz。
四、配置清單：
序號 |
產品（硬件/軟件）名稱 |
材質或工藝 |
數量 |
1 |
測試試驗臺 |
鋼制噴涂烤漆 |
1套 |
2 |
控制箱 |
鋼制噴涂烤漆 |
1套 |
3 |
控制PLC |
1套 |
|
4 |
觸摸屏 |
10吋 |
1套 |
5 |
伺服馬達 |
750W配行星減速機 |
1套 |
6 |
升降馬達 |
370W配RV50減速機 |
1套 |
7 |
離合器 |
1套 |
|
8 |
電磁系統 |
100Kg |
1套 |
9 |
氣控系統 |
63*100 |
1套 |
10 |
專用治具 |
2套 |
|
11 |
擺錘 |
硬錘軟錘 |
1套 |
12 |
安裝專用工具 |
1套 |
|
13 |
電器元件 |
1套 |
?
?
